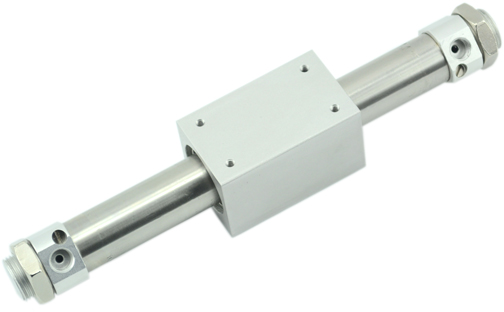

  • 产品名称：CY1B/CY3B无杆气缸
  • 服务热线：18157701856
  • 微信号：13695878351
  • Q Q：
PDF文档下载

产品特性

＊ 耐磨环比CY1B系列增加70%，故轴的承受能力提高。
＊ 使用了特殊树脂的耐磨环，润滑性能改善，故耐久性提高。
＊ 使用特殊防尘圈，最小使用压力降低30%。
＊ 安装尺寸与CY1B/R系列相同。


规格

缸径mm 15 20 25 32 40
使用流体 空气
最高使用压力 0.7
最低使用压力 0.16 0.15 0.14 0.12
环境和流体温度 -10~60℃(但未冻结)
摆动角度 J-CY3B:50~400;J-CY3R:50~500;
缓冲 两端垫缓冲
行程长度允差mm 0~250 251~1000 1001~
磁性保持力N 137 231 363 588 922
配管通口 M5x0.8 Rc1/8•NPT1/8•G1/8

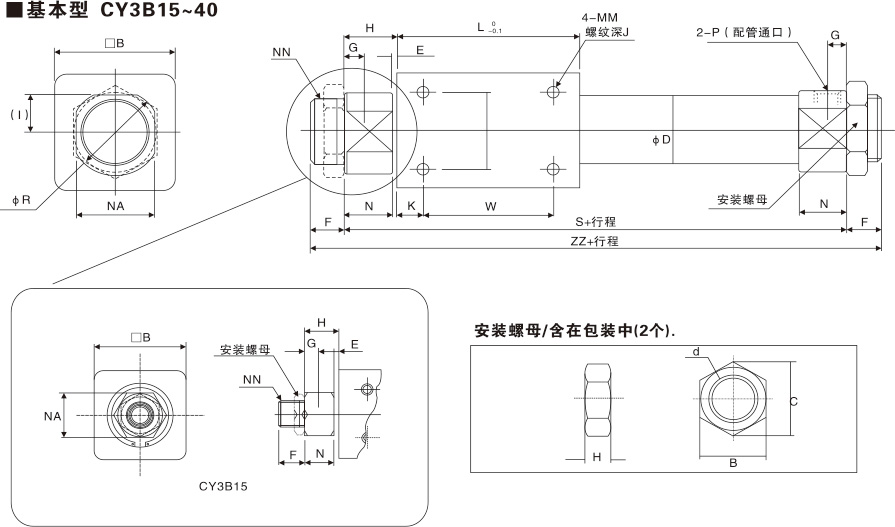

外部尺寸图

CY3B无杆气缸
零件号 适合缸径(mm) d H B C
SN-016B 15 M10x1.0 4 14 16.2
SN-020B 20 M20x1.5 8 26 30
SN-032B 25,32 M26x1.5 8 32 37
SN-040B 40 M32x2.0 10 41 47.3
型号 B D E F G H I J K L MM N NA NN R S W X ZZ
CY3B15 35 17 3 10 5.5 13 - 6 11 57 M4x0.7 11 17 M10x1 - 83 35 19 103
CY3B20 36 21.5 2 13 7.5 20 12 6 8 66 M4x0.7 18 24 M20x1.5 28 106 50 25 132
CY3B25 46 26.5 2 13 7.5 20.5 15 8 10 70 M5x0.8 18.5 30 M26x1.5 34 111 50 30 137
CY3B32 60 33.5 2 16 8 22 18 8 15 80 M6x1 20 36 M26x1.5 40 124 50 40 156
CY3B40 70 41.5 3 16 11 29 23 10 16 92 M6x1 26 46 M32x2 50 150 60 40 182

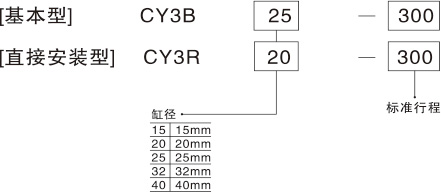

订购码

CY3B无杆气缸 订购码
