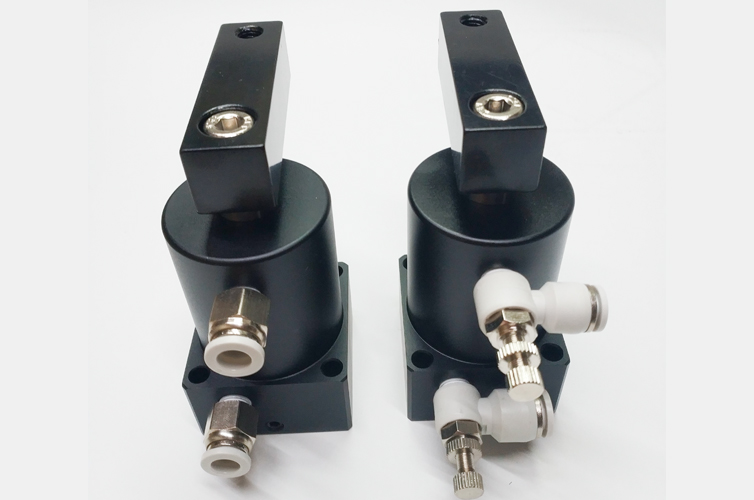

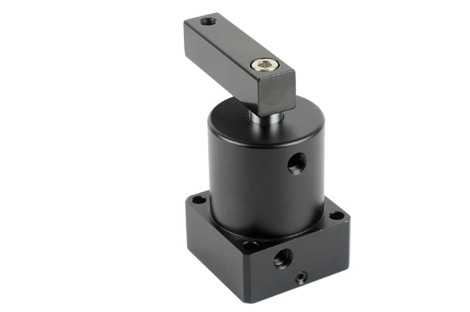

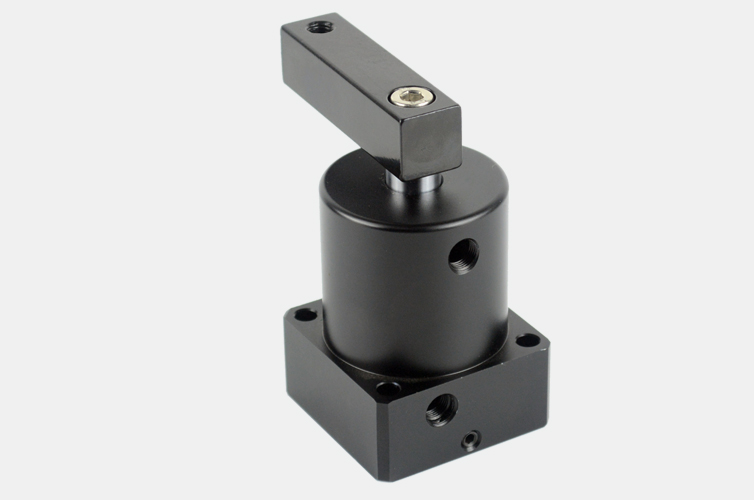

SRC转角下压气缸SRCR40X90


特点

1、密封件材质保证了气缸在各种条件下使用的可靠性能;
2、导向槽结构,导向精度高;
3、工作方式有单边压板与双边压板;
4、旋转方式有左旋和右旋;
5、转角角度有0度、45度、90度、180度。

规格

缸径mm 25 32 40 50 63
使用流体 空气
动作方式 复动型
使用压力范围 0.15~1.0MPa(23~148Psi)
旋转方向 -L(顺时针旋转下压)     -R(逆时针旋转下压)
环境和流体温度 -20~80℃
使用速度范围 30~300mm/s
旋转角度 0度、45度、90度、180度
配管通口 M5x0.8 PT1/8

理论夹紧力

气 缸 内 径
(mm)
活塞杆外径
(mm)
空气压力(MPa)
0.1 0.2 0.3 0.4 0.5 0.6 0.7
25 14 67.4 101.1 134.8 168.5 202.2 235.9
32 16 60.3 120.6 181.0 241.3 301.6 361.9 422.2
40 16 105.6 211.1 316.7 422.2 527.8 633.3 738.9
50 20 164.9 329.9 494.8 659.7 824.7 989.6 1154.5
63 20 280.3 560.6 840.9 1121.2 1401.5 1681.9 1962.2
                                                                                                                                                                                                                                                                                                                                                                                          单位:N

外形尺寸

SRC外形尺寸图
缸径(mm) ST A A1 A2 A3 B C D1 D2 E1 E2 F G1 G2 H I J K L M N1 O P Q R S T U
Φ25 22 67 89 80 - 65 23 □16 □16 M6 Φ6 6 50 120 8 Φ35 40 30 Φ4.5 M5 35 8 23 Φ6.5 Φ11 Φ14 5 8.5
Φ32 26 82 108 100 127 78 28 □19 □20 M8 Φ6 8 70 140 8 Φ46 50 40 Φ5.5 G1/8 50 10 25 Φ9 Φ14 Φ16 7 9.5
Φ40 26 82 108 104 127 78 28 □19 □20 M8 Φ6 8 75 140 8 Φ55 60 48 Φ6.8 G1/8 55 10 25 Φ9 Φ14 Φ16 7 9.5
Φ50 30 94 124 117 146.2 90 31 □25 □22 M10 Φ8 10 85 160 10.1 Φ65 70 58 Φ6.8 G1/8 60 11 29 Φ11 Φ17 Φ20 9 12.2
Φ63 30 94 124 117 146.2 90 31 □25 □22 M10 Φ8 10 95 160 10.1 Φ78 85 67 Φ9 G1/8 70 11 29 Φ11 Φ17 Φ20 9 12.2
