  • 产品名称:ACK/ACKD转角下压气缸
  • 服务热线:18157701856
  • 微信号:13695878351
  • Q Q:
PDF文档下载

产品特性

* 密封件材质保证了气缸在各种条件下使用的可靠性能。
* 三导向槽结构,导向精度高。
* 工作方式有单边与双边(90°)。
* 旋转方式有左旋和右旋:90°和180°。
* 活塞杆材质为特殊合金钢,经热处理后,能保证更长的使用寿命。


实物照片

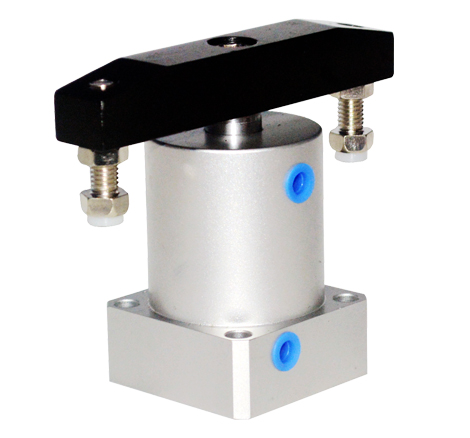

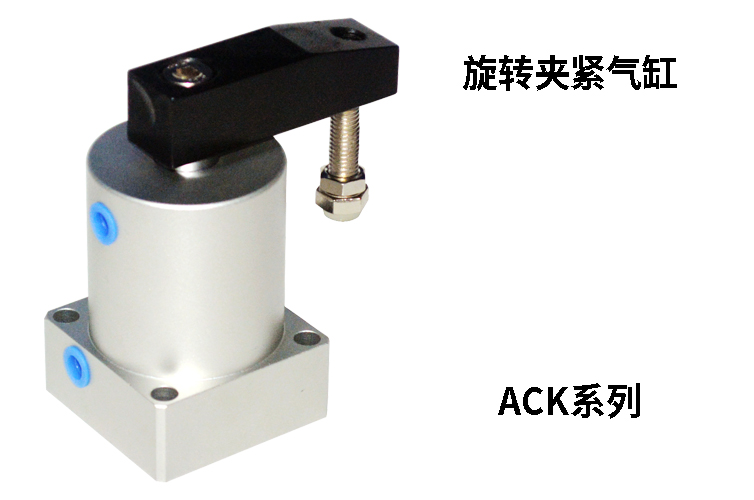

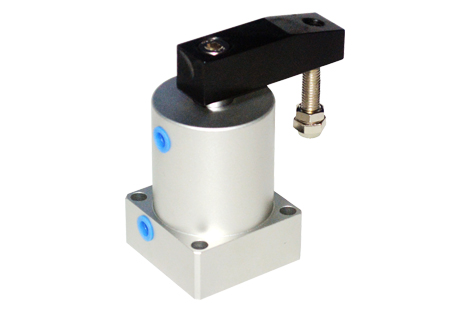

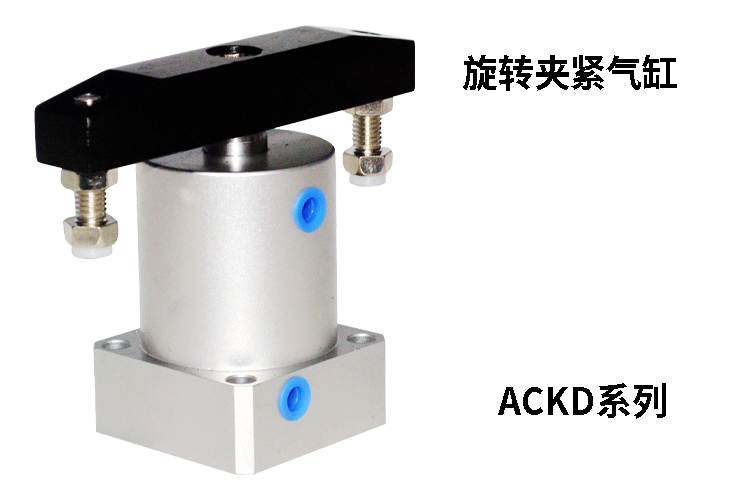

转角下压气缸ACK转角下压气缸ACKD

规格

缸径mm 25 32 40 50 63
使用流体 空气
动作方式 复动型
使用压力范围 0.15~1.0MPa(23~148Psi)
最高使用压力 1.5MPa(215Psi)
环境和流体温度 -20~80℃
使用速度范围 30~300mm/s
行程公差范围 0~1.0
配管通口 M5x0.8 PT1/8

行程

内径mm 行程类别 90° 180° 总行程(90°/180°)
25,32 旋转行程 14 20 26
加紧行程 12 6
40 旋转行程 15 21 27
加紧行程 12 6
50,63 旋转行程 15 21 29
加紧行程 14 8

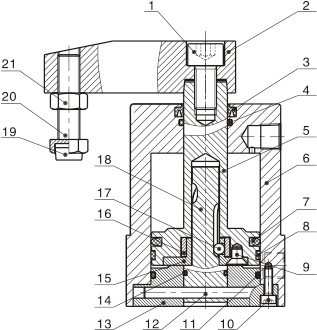

内部结构及主要零件材质

ACK转角气缸的外形尺寸图
序号 名称 材质 序号 名称 材质
1 内六角螺丝 中碳钢 12 固定销 S45C
2 要比 快削钢 13 后盖 铝合金
3 异型O令 NBR 14 O型环 NBR
4 O型环 NBR 15 压块 SCr440
5 活塞杆 S45C镀硬铬研磨棒 16 轴套 SCr440
6 本体 铝合金 17 钢珠 碳钢
7 活塞O令 NBR 18 旋转轴 SCr440
8 耐磨环 PTFE+石墨 19 防撞垫 PTFE
9 内六角螺丝 中碳钢 20 螺丝 中碳钢
10 内六角螺丝 中碳钢 21 六角螺帽 中碳钢
11 O型环 NBR

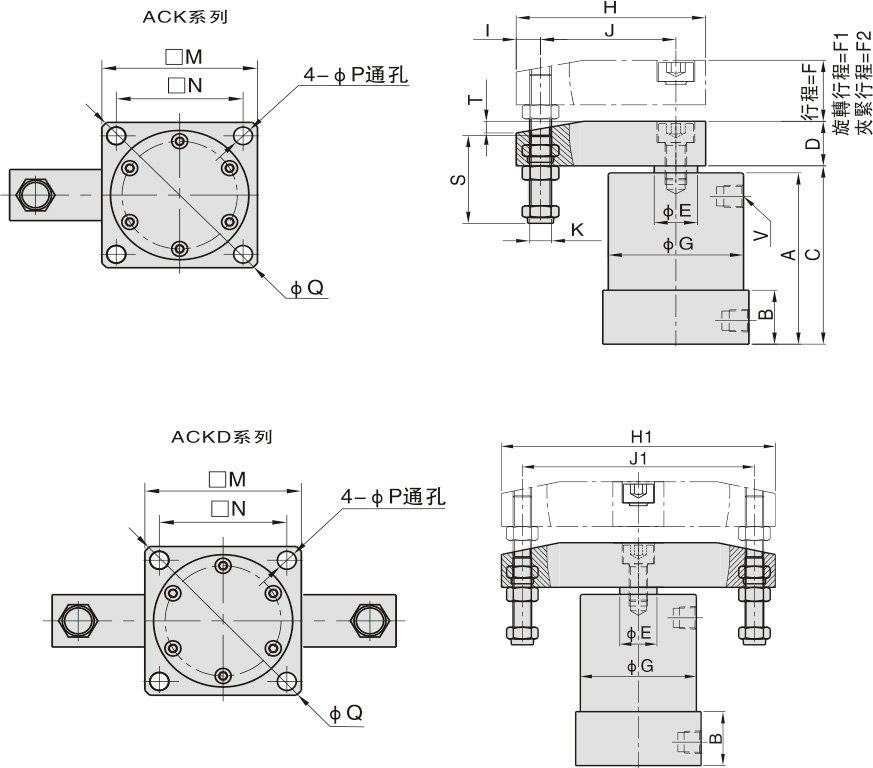

外部尺寸图

ACKD下压气缸的尺寸图
缸径 A B C D E G H H1 I J J1 K M N P Q F
(90/180°)
F1
(90°)
F2
(90°)
F1
(180°)
F2
(180°)
S V
25 65 23 69 16 14 35 48 76 8 30 60 M6x1.0 40 30 4.5 52 26 14 12 20 6 29.5 M5x0.08
32 73 23 76 19 16 50 70 118 9 50 100 M8x1.25 54 44 6.5 74 26 14 12 20 6 37.5 PT1/8
40 74 26 78 19 16 55 70 118 9 50 100 M8x1.25 58 48 6.5 79 27 15 12 21 6 37.5 PT1/8
50 80 26 84 25.4 20 60 93 160 10 70 140 M10x1.5 68 55 8.5 91 29 15 14 21 8 45 PT1/8
63 86 30 90 25.4 20 70 93 160 10 70 140 M10x1.5 82 64 8.5 108 29 15 14 21 8 45 PT1/8

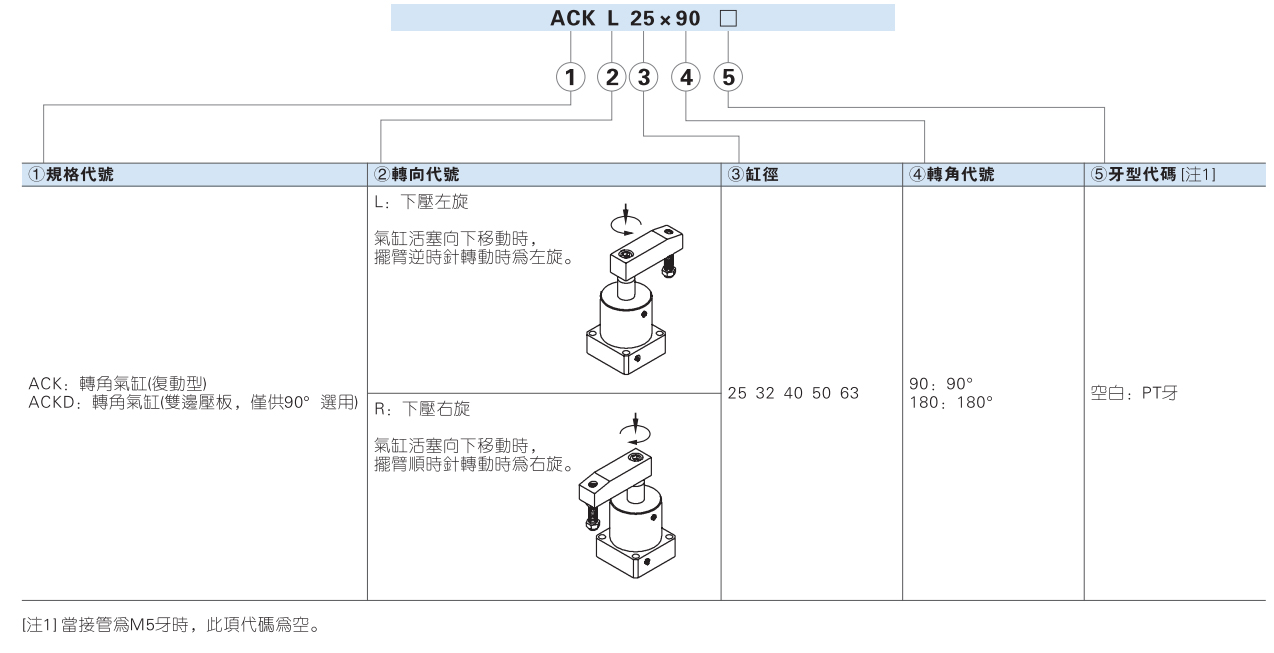

订购码

旋转夹紧气缸ACK的订购码
